RE: Süchtlings Anzuchtbox Growbox [Detailiert]
aus Platzmangel musste ich meine Box ausbauen.
So sah sie vorher aus:
Nur eine Stellfläche

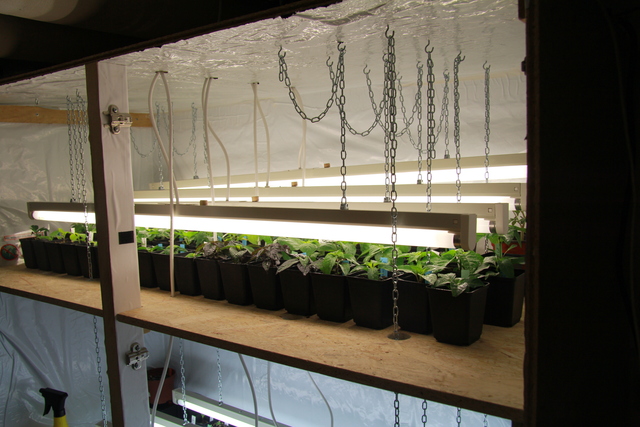

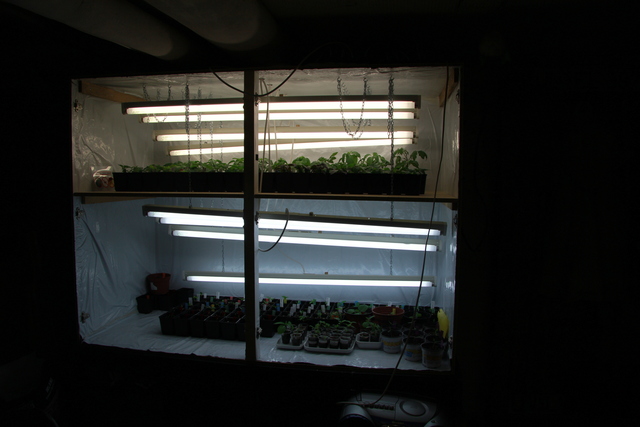

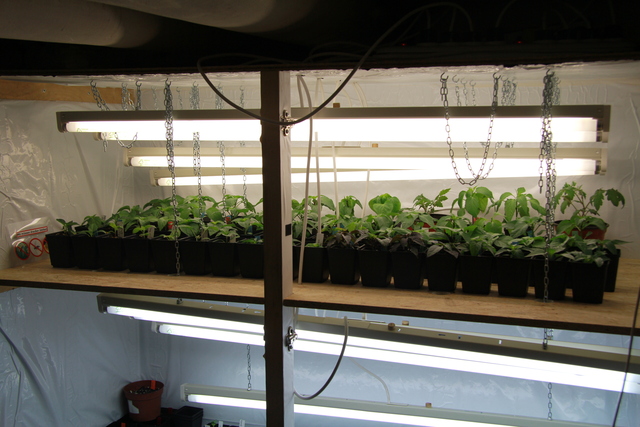

Und so hinterher:
Ich habe hier die einzelnen Schritte des Ausbaus (5,5Std.) wieder detailiert dokumentiert.
Materialliste: ~ 80€
OSB-Platte als Mittelboden (15mm)
4 Lichtbalken [LB] mit eletronischem Vorschaltgerät [EVG]
4 LSR OSRAM T5 Daywhite Lichtfarbe 840
8ér Stechdosenleiste mit 2 Schaltern
8 Ketten a 0,5m lang
8 Seilklemmen (ergeben paarweise die Halterung zwischen Lichtleiste und Kette)
8 Schraubhaken (ergeben je Lichtleiste zwei unterschiedliche Hängepositionen in der Box)
Kabelendhülsen
5m Dreiadriges Kabel (3x1,0)
4 Stecker für den Stromanschluss der Lichtbalken [LB]
einige Spax Holzschrauben
Dachlatten als Auflagefläche für den Boden

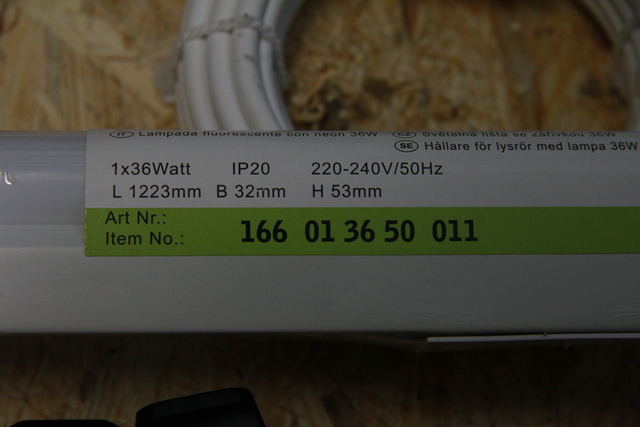

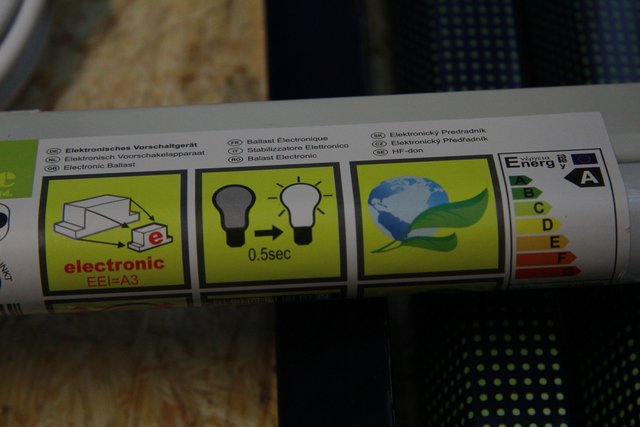

Lichtbalken mit eletronischem Vorschaltgerät [EVG]

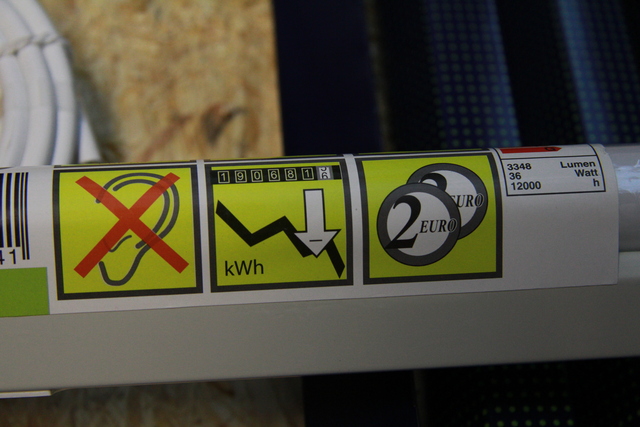

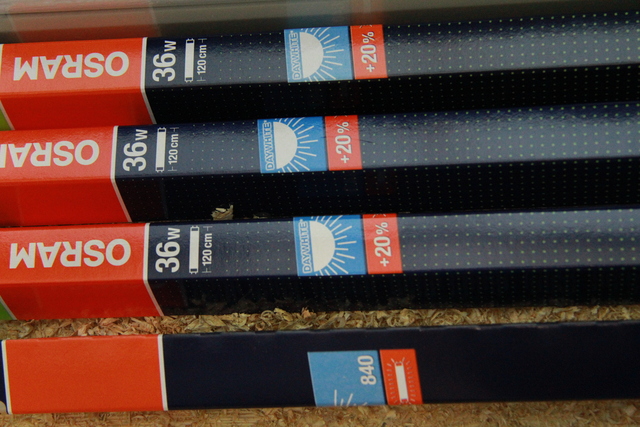

OSRAM Lumilux T5 Lichtfarbe 840

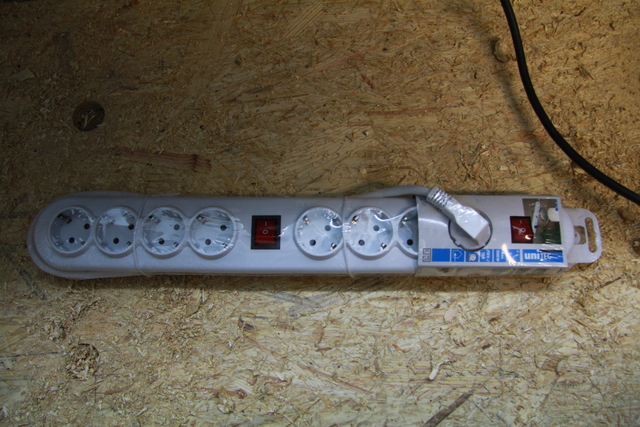

Stechdosenleiste mit 2 Schaltern

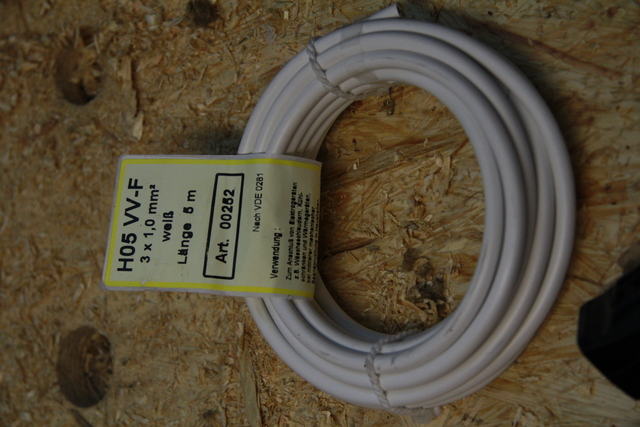

Dreiadriges Kabel (3x1,0)

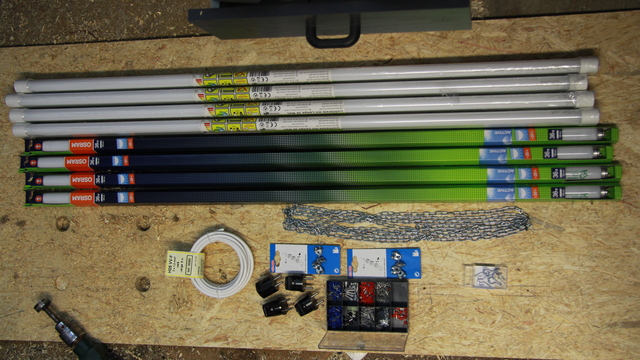

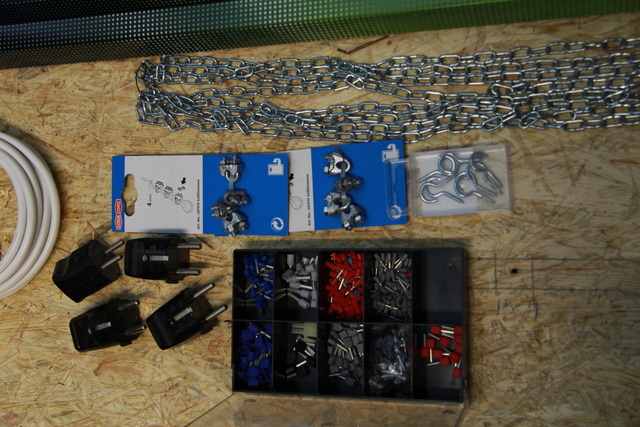

Ketten, Seilklemmen, Schraubhaken, Kabelendhülsen, Kabel, Stecker
Als erstes muss der Mittelsteg aus der Box geschraubt und zur Seite gelegt werden.

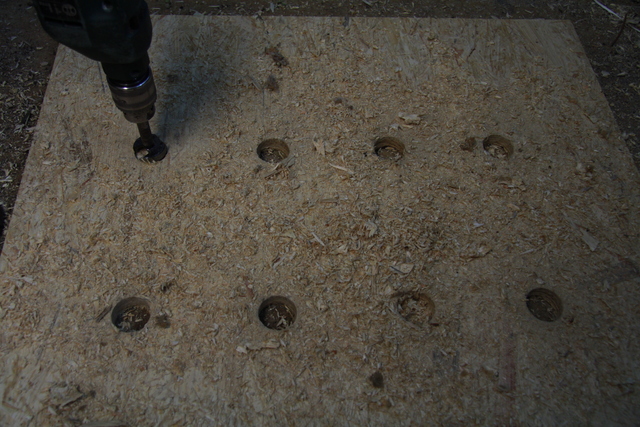

Damit die unteren 4 Lichtbalken weiterhin in der Höhe und auch seitlich verstellt werden können,

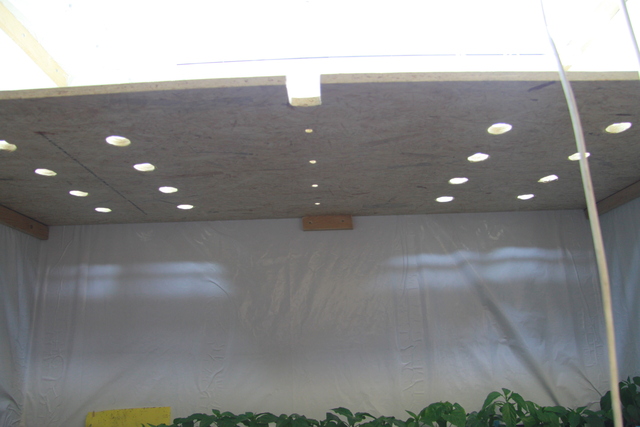

werden 16 Kettendurchführungen gebohrt. Durchmesser = 35mm
Danach die Kanten und die Innenfläche der Bohrungen geschliffen

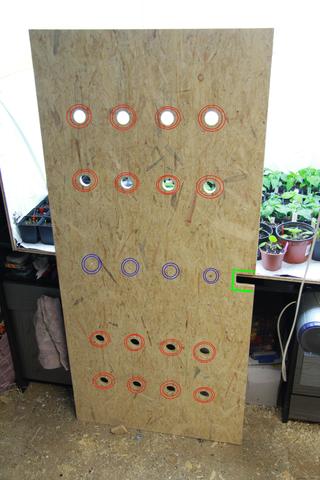

Kabeldurchführung = blau = 10mm,
Kettendurchführung = rot = 35mm,
Aussparung für Mittelsteg = grün
Holzleisten an die Seiten der Box anschrauben.
Ebenso vorne am Mittelsteg und hinten an der Rückwand.Damit der Boden bei der Länge nicht durchhängt.
Den fertigen Boden an allen Kanten anschleifen und auf die Holzleisten legen

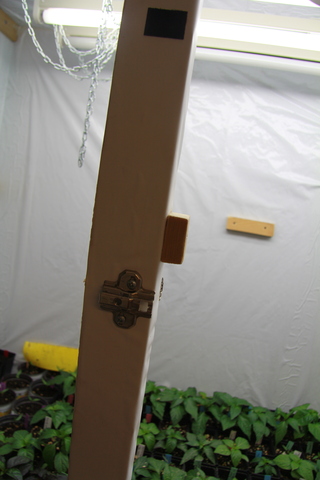

Mittelsteg (jetzt mit Auflageholz für den Boden) wieder einschrauben

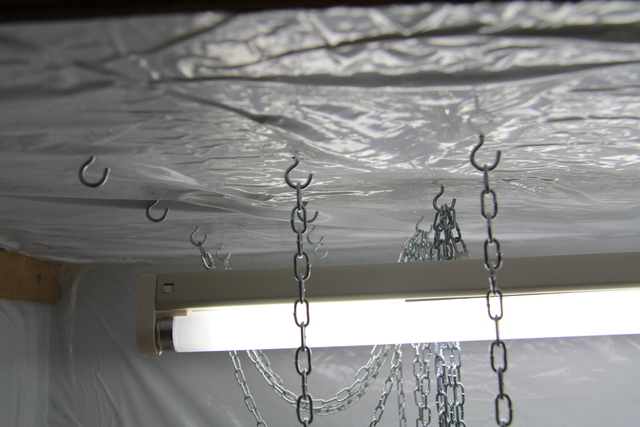

Die Haken für die oberen Lichtbalken in den Oberboden schrauben.
Unbedingt darauf achten, dass sie 2,5cm in der Tiefe versetzt zu den vorhandenen Haken angebracht werden.
Denn sonst würde die Kette (des unteren LB)
direkt am oberen LB entlang scheuern/drücken.
ACHTUNG!
Da bei den Lichtbalken leider kein Schutzleiteranschluß am Gehäuse ist, musste ich selbst einen schaffen, indem ich das Kabel mit einem flachen Kabelschuh und einer Blechschraube in das Gehäuse geschraubt habe. Die Lampe ist vom Werk aus nur für die Montage auf einem nichtmetallischen Untergrund zugelassen. (Die Ketten sind jedoch aus Metall!) Daher ist der Anschluss eines Schutzleiters an das Gehäuses der Lampe unbedingt nötig!
Lichbalken öffnen.

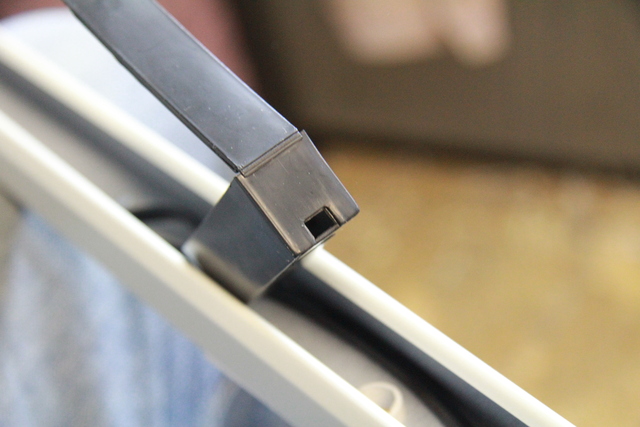

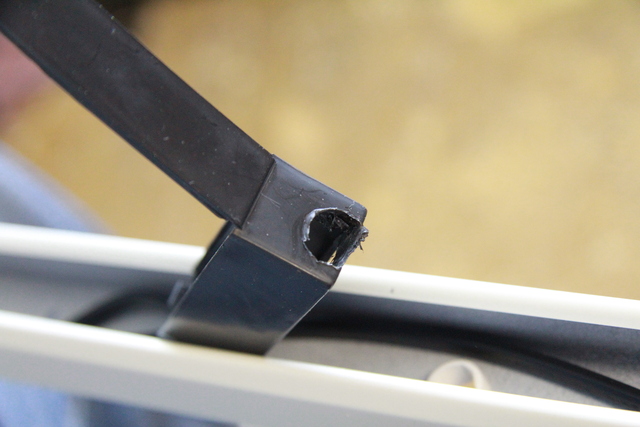

Damit der Kabelschuh durch die innenre Anschlusschutzbox geführt werden kann, musste ich ihn aufbohren.

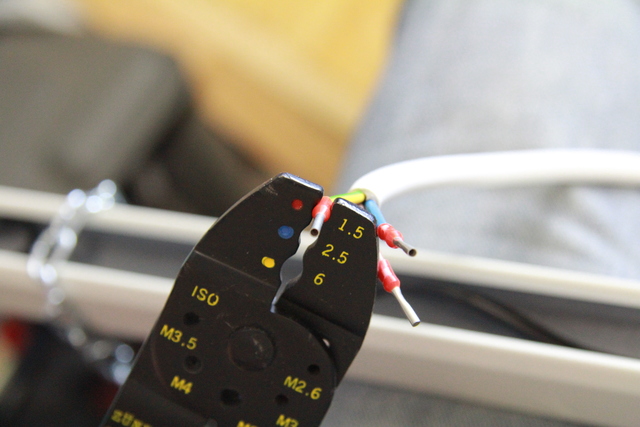

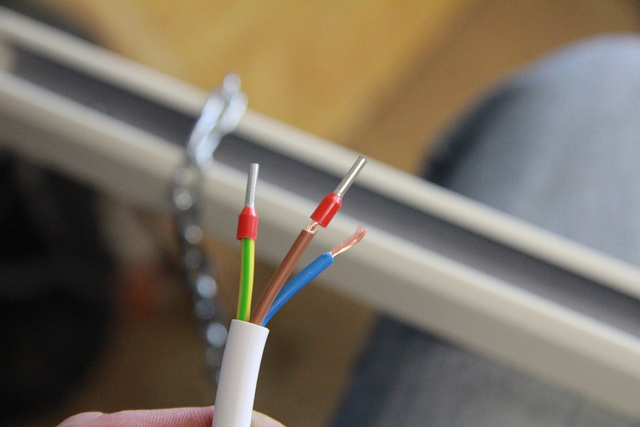

Kabel ab-isolieren und Kabelendhülsen auf Plus und Minus.
Der Schutzleiter bekommt den Kabelschuh.

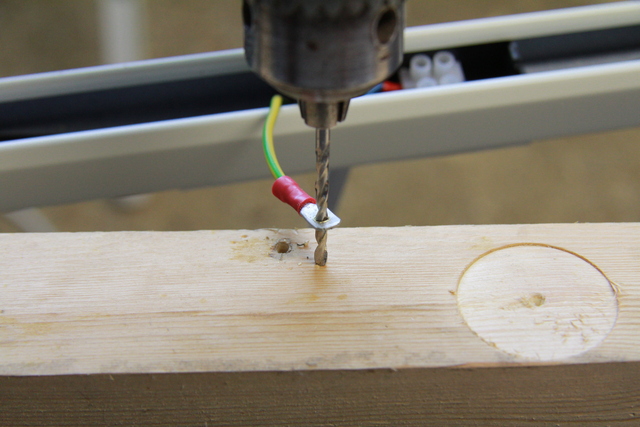

Kabelschuh für die Schraube vorbohren

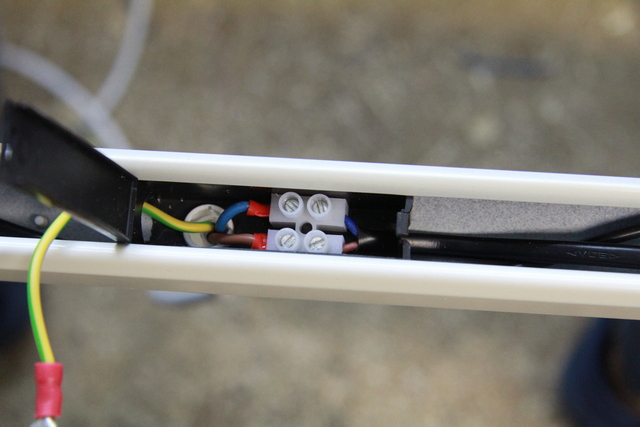

Kabel in den LB führen und anklemmen.

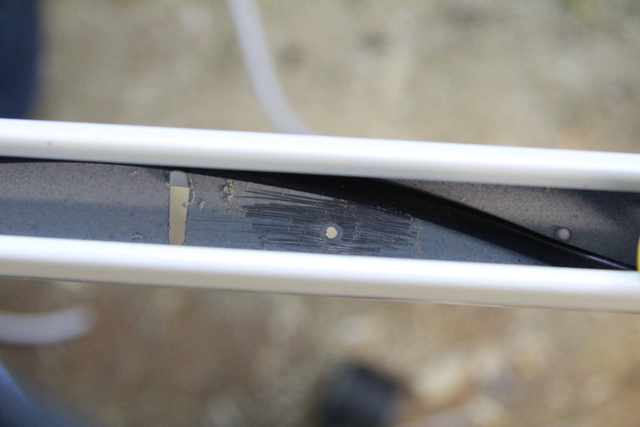

Eine Stelle im Gehäuse blank schleifen.
Mittig ein Loch mit einem Vorreiber durch das dünne Blech stechen.
(Dabei das Loch kleiner als den Schraubendurchmesser wählen)

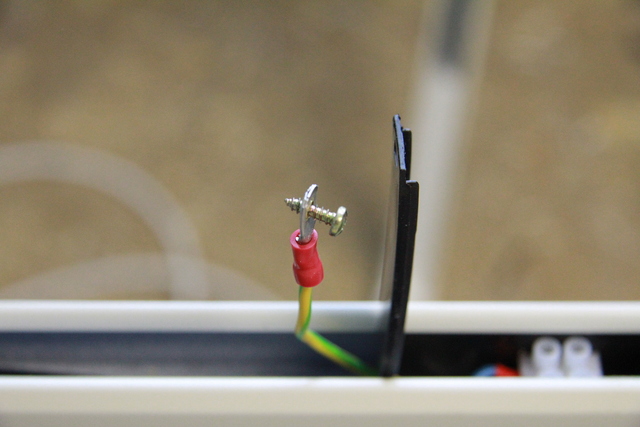

Schraube durch den Kabelschuh führen.........

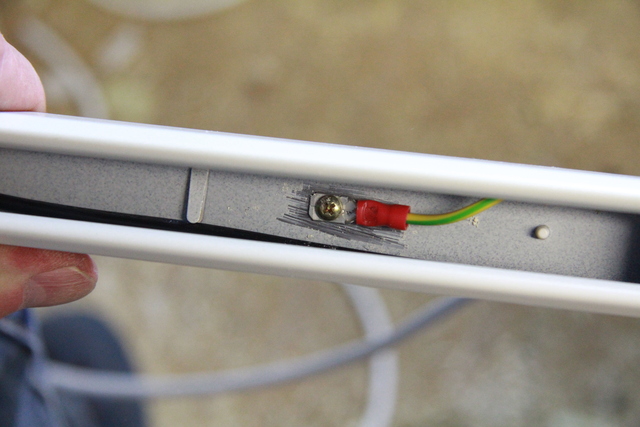

.........und am Gehäuse anschrauben

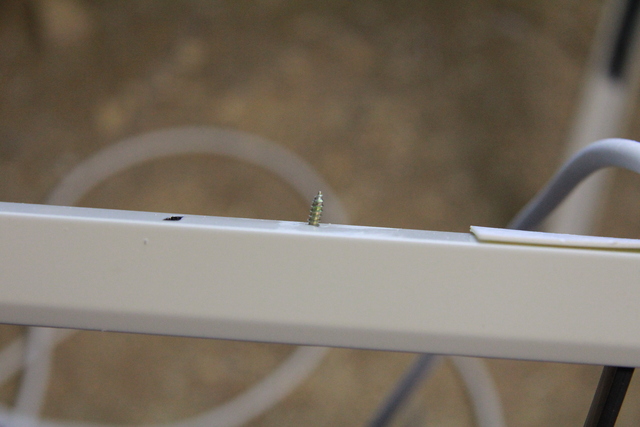

Jetzt gibt es aber ein Problem: Die Schraube schaut nun durch den Lichtbalken.
Würde ich es so lassen, hätte ich wohl ständig aufgeschlitze Hände?

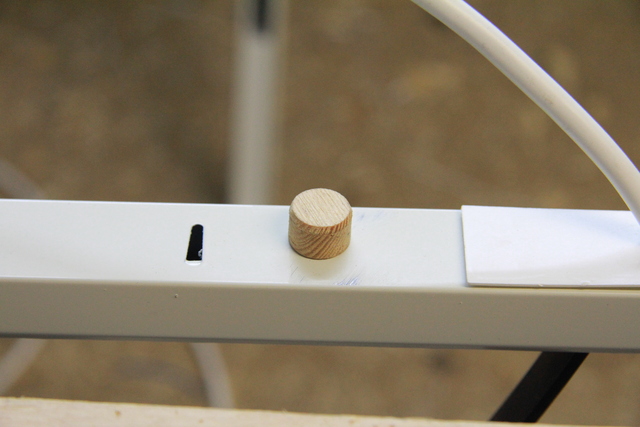

Ich habe Querholzplättchen genommen um die Schraube abzudecken. (Schreinerzubehör)
Statt Blechschraube kann auch eine Gewindeschraube mit Mutter verwendet werden.

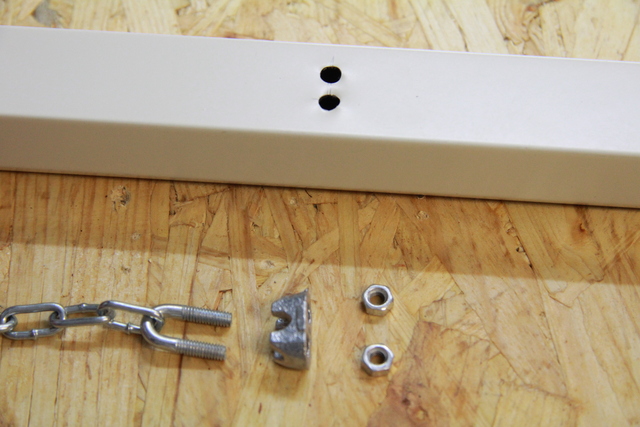

Löcher für die Seilklemmen in den LB bohren.
Kettenende durch die Klemme führen...

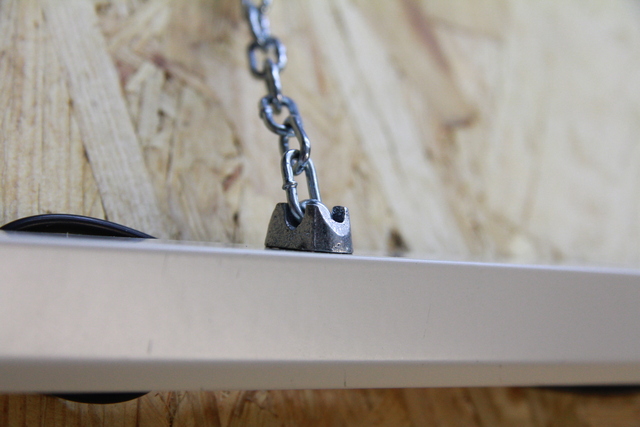

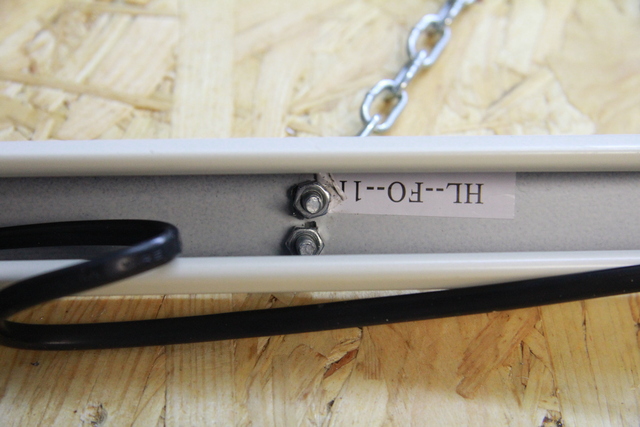

....... und wie hier dargestellt am LB fest schrauben.
Kabel für den Stecker abisolieren und Kabelendhülsen anbringen

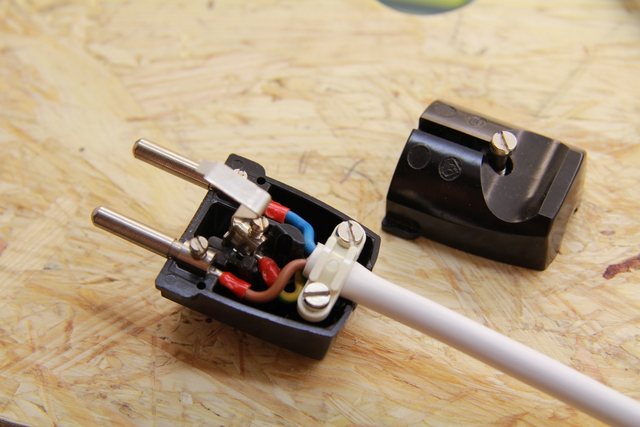

Stecker anklemmen und durch den Schrankdeckel stecken.

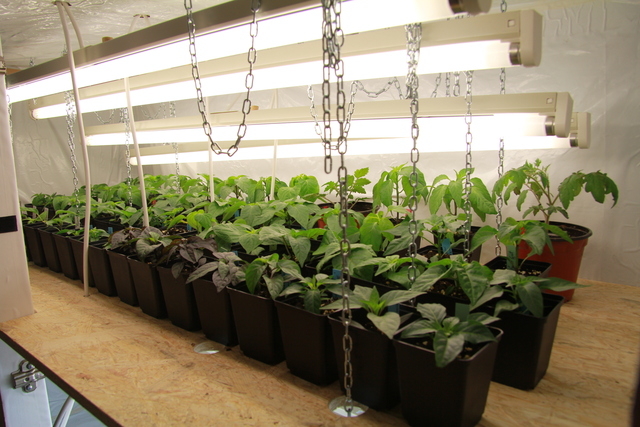

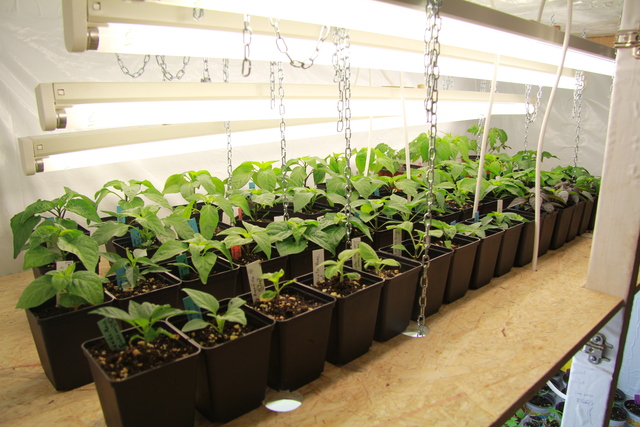

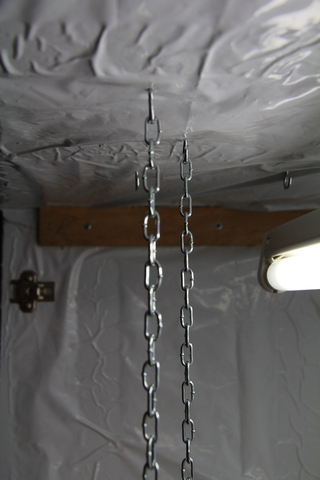

Ketten mit den Lampen in die Haken einhängen.
linker und rechter Haken:
für den unteren LB um verschiedene Flächen ausleuchten zu können.
mittlerer Haken:
für die oberen LB
Falls Fragen auftauchen, oder jemand einen Verbesserungsvorschlag machen möchte, kann
mich über eine PN kontaktieren.
EDIT:
Da die Ketten für die unteren LSR durch das oberer Fach gehen und mich so sehr gestört haben, habe ich die Haken im oberen Fach rausgedreht und unter dem Mittelboden neu eingedreht. Die Durchführungen müssen daher auch nur für die Zuleitung der Stromkabel gebohrt werden.
