Ne, die Tage. Kabel habe ich schon, habe mir vorgestern noch 2 LED Leisten geholt, die schalte ich zusammen, sobald ich im neuen Keller die Aufzuchtsstation fertig habe :)

Hier eine kurze Anleitung für alle, die nicht wissen wie man einen Stecker anschließt:
A) Kabel vorbereiten
1. Am besten wäre ein vorhandenes Kabel, das von einem alten, entsorgten Gerät stammt (dort sind meist schon die Adern mit Aderendhülsen verpresst)
2. Darauf achten dass der Stecker NICHT angesteckt ist ;)
3. Kabel mit einem Messer oder geeignetem Werkzeug abisolieren (bei diesem Strahler ca. 4cm). Darauf achten, dass man dabei die Adern nicht verletzt (siehe Bild)
20210130_091533.jpg 20210130_091717.jpg 20210130_093550.jpg
4. Einzelne Adern abisolieren (dafür empfohlenes Werkzeug: https://www.amazon.de/dp/B002BDNL4Q/ref=cm_sw_r_cp_apa_i_5KRF68EGT4G0RMAB0WRW )

5. Passende Aderendhülsen (gibt es für verschiedene Querschnitte) komplett auf die einzelnen Adern schieben und anschließend verpressen (dafür empfohlenes Werkzeug: https://www.amazon.de/dp/B07R6T4H7W/ref=cm_sw_r_cp_apa_i_M1WQTPE769KTRJEPQMGS?_encoding=UTF8&psc=1 )
( auf meinem Bild ist eine andere Presszange zu sehen, da ich die automatische nicht zur Hand hatte :D )

6. Aderendhülsen auf festen Sitz prüfen, dabei mit der einen Hand das Kabel halten und mit der anderen leicht an den Aderendhülsen zupfen



B) Strahler anschließen:
1. Darauf achten dass der Stecker NICHT angesteckt ist ;)
2. Deckel abschrauben


3. Kabel in der Richtung, die auf dem Bild zu sehen ist durch die Verschraubung führen, ruhig ein bisschen länger durchziehen (kann mit den Adern etwas knifflig sein)


4. Adern anschließen, (blau=blau, grüngelb=grüngelb, braun=rot)
Schrauben fest zudrehen (nicht mit Gewalt)


5. Zug-Test ob die Adern fest sind (mit linker Hand die Lüsterklemme halten, mit der rechten leicht an den Adern zupfen)


6. Zugentlastung abschrauben (Schwarzer Bügel am Deckel)


7. Kabel von der Außenseite etwas zurückziehen, sodass das schwarze Kabel noch ca. 1cm nach den Bügel-Schraubstellen anliegt und leicht andrücken


8. Zugentlastung (Bügel) mit der anderen Hand aufsetzen und wieder anschrauben bis das Kabel einigermaßen fest ist (mit Gefühl, nicht bombenfest, soll halt halten)


9.Deckel aufsetzen, darauf achten dass keine Ader eingeklemmt ist


10. Deckel zu schrauben


11. Verschraubung mit geeignetem Gabelschlüssel zu Schrauben


12. Anstecken und Testen :D:thumbsup:

Zuletzt bearbeitet:
Schön gemacht. Danke für deine Mühe, hilft hier glaub ich einigen weiter. Das Werkzeug hält für einen Ottonormalverbraucher ein Leben lang!

Ich mache es, wenn nicht gelötet, auch so. Nur habe ich andere Aderendhülsen, ohne zusätzlichen Mantelring. Nächstes mal kaufe ich deine gezeigten! :thumbsup: braucht man immer mal.

P.S., die meisten Fotos werden bei mir nicht angezeigt, ab "B)".

VG

Jetzt weiß ich auch, was alle meinen. Bei dem Strahler hätte ich natürlich auch nicht gelötet.
Die Budget LED-Leisten, die so angeboten werden, haben keine Lüsterklemme verbaut zum Anschluss. Es hängt lediglich ein 2-adriges Kabel heraus. Hier halte ich es für sinnig zu löten, da sonst die Lüsterklemme außen frei am Kabel hängen würde.

Davon hatte ich mal einen bestellt in 30W (doppelte Leistung wie der von Aldi). Soll in den Schuppen in Garten kommen...
Werde ich nachher mal anschließen und testen.
Das wäre vielleicht was für Leute, die Aldi verpasst haben.
Habe warmweiß gewählt, mit Versand 10,84€.
eBay Link

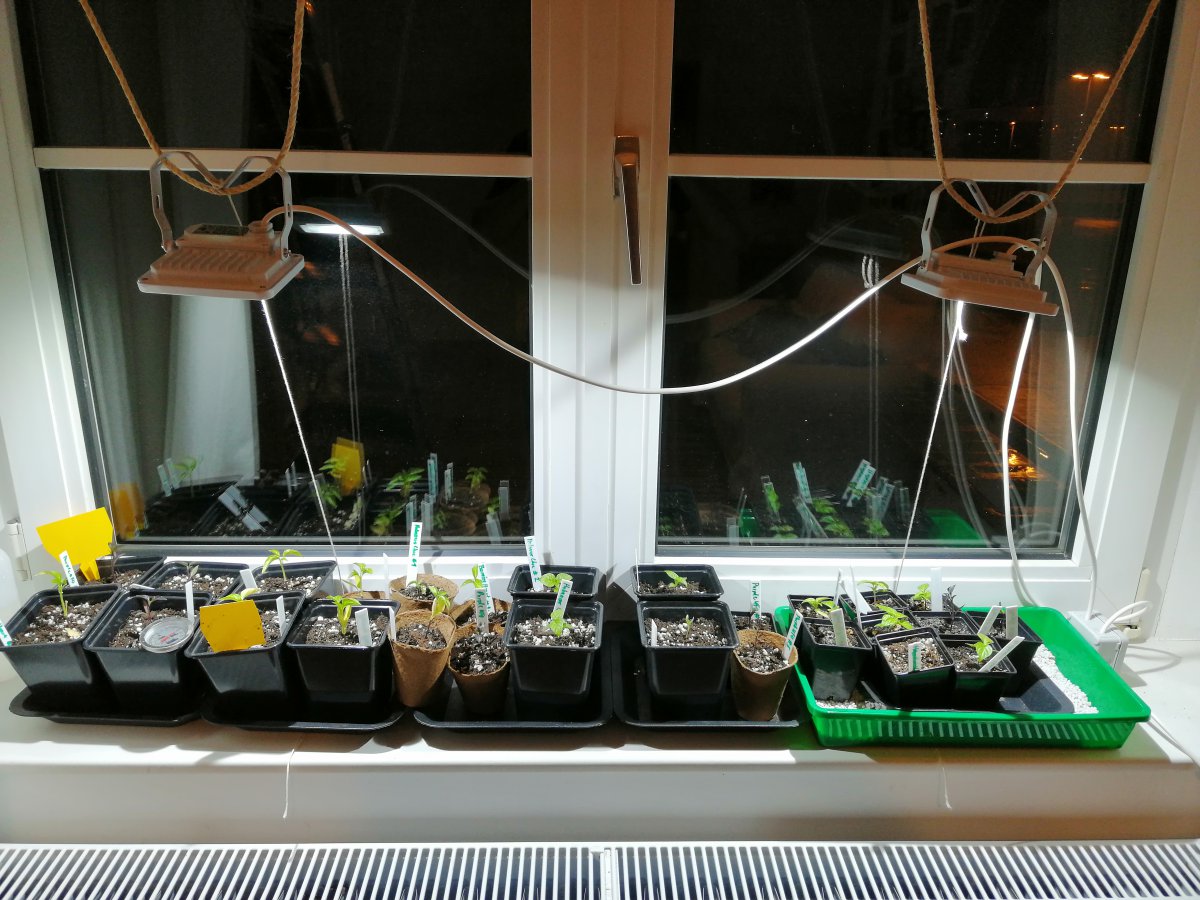

Danke für den Tipp, hab mir heute morgen direkt mal 2 Stück gesichert und werde meine Fensterbank nun damit beleuchten, die anderen angeblichen Pflanzenlichter haben wirklich kaum Vorschub gebracht bei meinen Pflanzen. Nun noch im Baumarkt Kabel, Klemmen und Co abholen und dann geht es hoffentlich endlich voran mit dem Wachstum.

Werden die Strahler bei euch auch schnell warm? Meiner hat nach ca 2 std betrieb ca 50° auf der Rückseite. Die led leisten werden nicht annähernd so warm.

Werden die Strahler bei euch auch schnell warm? Meiner hat nach ca 2 std betrieb ca 50° auf der Rückseite. Die led leisten werden nicht annähernd so warm.
50 Grad erreichen Sie nicht, aber werden merklich warm. Hab sie inzwischen demontiert da die Beleuchtung m. E. nicht ausreichend ist.
