Ich habe nochmal eine Frage zum Licht. Wie gesagt, ich kenne mich mit Elektrik gar nicht aus. Theoretisch bräuchte ich 2 x Sytem250-Sets...allerdings sind mir 2x 159EUR zu teuer. Welche Alternative hätte ich bzw. was bräuchte ich um 2x ca. 60cm x 90cm zu beleuchten? Evtl. mit linearen oder rechteckigen Modulen?

Ich habe diese Saison ganz gute Erfahrung mit den linearen Modulen gemacht. Habe 2 Module (neutralweiß 4000k und das 50cm Osram SSL Horticulture Plug & Grow Streifen) für 2 mal eine Fläche von 60 cm x 60 cm verwendet. Also ein Modul pro Fläche. Ging sehr gut und die Pflanzen sind sehr kompakt und gut gewachsen.

Würde bei dir für 60 cm x 90 cm 2 lineare 50 cm Module verwenden. Ob neutralweiß oder die Horticulture Module musst du entscheiden. Hatte das Gefühl, dass die Pflanzen unter dem Horticulture Modul besser wachsen. Die Hoticulture Module kosten halt 25€ und die neutralweißen 10€. Dann brauchst du noch 1 oder 2 Netzteile (2x 60W oder 1x 100W, ca. 50€), Aluprofile (21,90€ pro lm.) , Wärmeleitstreifen (4x 3 €) und Anschlusskabel. Mit neutralweißen Modulen bist du mit ca. 140 € und mit den Horticultue Modulen mit ca. 170 € dabei. Die System250 Module haben schon mehr Power, aber ausreichend wären auch die linearen Module. Da muss man halt nur etwas basteln ;)

Danke für die Info :)

Hmm ja das mit dem basteln ist ja das Problem :( ka wie ich das machen soll. Gibt es nicht schon fertige Horticulture-Leisten?

Cosmin schrieb:
Danke für die Info :)

Hmm ja das mit dem basteln ist ja das Problem :( ka wie ich das machen soll. Gibt es nicht schon fertige Horticulture-Leisten?
Zum Vergrößern anklicken....

Die haben Steckverbinder. Da kannst du starre Litzen einfach reinstecken. Dann sparst du schonmal das Löten. Die Aluprofile muss du in der Mitte teilen. Ansonsten nur die Wärmeleitleiste kleben und Kabel ins Netzteil festschrauben. Sollte eigentlich auch ohne Elektronik-Kenntnisse funktionieren:thumbsup:

m0e schrieb:
Die haben Steckverbinder. Da kannst du starre Litzen einfach reinstecken. Dann sparst du schonmal das Löten. Die Aluprofile muss du in der Mitte teilen. Ansonsten nur die Wärmeleitleiste kleben und Kabel ins Netzteil festschrauben. Sollte eigentlich auch ohne Elektronik-Kenntnisse funktionieren:thumbsup:
Zum Vergrößern anklicken....

Hmm...so wie du es erzählst, klingt es relativ einfach :) Ich suche mir mal was heraus

Das LED-Modul Samsung inFlux Linear L09 4000K aufgeklebt auf einen Kühlkörper (Meterware auf 60cm geschnitten):

full

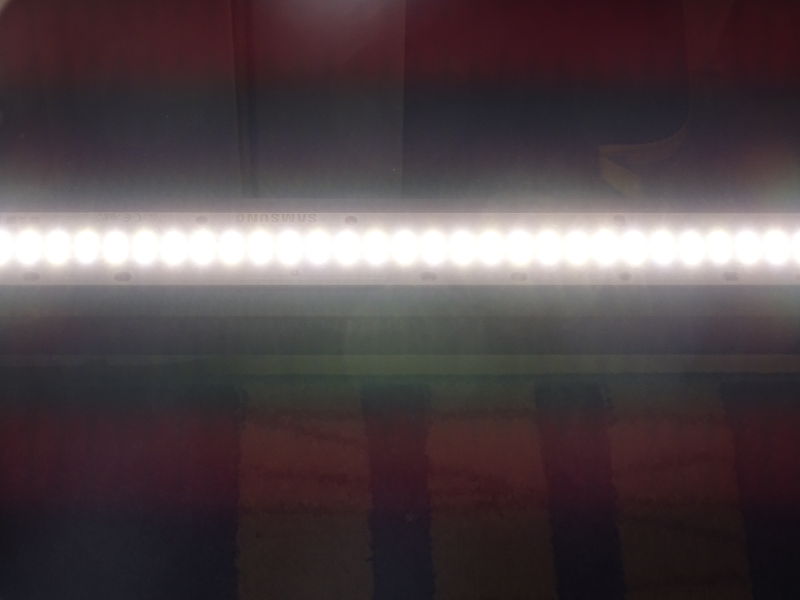

Eingeschaltet lässt es sich schlecht fotografieren. Zusammen mit der Osram Konstantstromquelle nimmt es bei Betrieb des Moduls mit 1200mA 67W auf.

full

Ich danke euch für die Infos und Tipps...aber ich bin total überfordert :thumbsdown::banghead::arghh: und ich komm mir schon blöd vor, dass ich so dumme Fragen stelle, nur ich kenne mich damit halt nicht aus :( Ich möchte von meinen LSR weg und suche etwas (am besten Horticulture) als Alternative um die 100 - 130 € für die o. g. Flächen. Wäre es möglich, wenn mir jemand etwas zusammenstellt bzw zeigt, was ich alles dafür benötige (Komplettpaket)?

Also für die Horticultue brauchst du eine Konstantstromquelle mit 700mA pro Modul. Bei 2 Modulen zusammengeschaltet also 1400mA.

Denke die folgende sollte reichen:
https://www.led-tech.de/de/LED-Cont...erät-1400mA--9-42V--IP67-LT-1798_118_119.html

Davon brauchst du 2 wenn du 4 Module hast wobei 2 jeweils verbunden sind.

Dann 2 Anschlusskabel für Netzspannung:
https://www.led-tech.de/de/Technik-...230V-für-Netzteile-und-mehr-LT-914_29_39.html

Ausreichend Litze zum verdrahten:
https://www.led-tech.de/de/Technik-...llitze-0.75mm²,-rot/schwarz-LT-363_29_39.html

Und Aluprofile wo du die Platine draufklebst:
https://www.led-tech.de/de/Aluminiu...-Profil-V2-Black-Edition-LT-2656_188_151.html

Das sollte alles sein wenn ich nichts vergessen habe. Am besten sollte das Tristan @led-tech überprüfen.

Der Aufwand lohnt sich auf jeden Fall ;)

m0e schrieb:
Also für die Horticultue brauchst du eine Konstantstromquelle mit 700mA pro Modul. Bei 2 Modulen zusammengeschaltet also 1400mA.

Denke die folgende sollte reichen:
https://www.led-tech.de/de/LED-Cont...erät-1400mA--9-42V--IP67-LT-1798_118_119.html

Davon brauchst du 2 wenn du 4 Module hast wobei 2 jeweils verbunden sind.

Dann 2 Anschlusskabel für Netzspannung:
https://www.led-tech.de/de/Technik-...230V-für-Netzteile-und-mehr-LT-914_29_39.html

Ausreichend Litze zum verdrahten:
https://www.led-tech.de/de/Technik-...llitze-0.75mm²,-rot/schwarz-LT-363_29_39.html

Und Aluprofile wo du die Platine draufklebst:
https://www.led-tech.de/de/Aluminiu...-Profil-V2-Black-Edition-LT-2656_188_151.html

Das sollte alles sein wenn ich nichts vergessen habe. Am besten sollte das Tristan @led-tech überprüfen.

Der Aufwand lohnt sich auf jeden Fall ;)
Zum Vergrößern anklicken....


Danke für deine Mühe :)
Ich schaue mir auch alles mal in Ruhe an....entweder stell ich es mir so zusammen, oder es wird dann halt nur 1x das das System250-Set für eine Fläche von ca. 90cm x 60cm (falls es dafür ausreicht).

Ich habe mit einem Infrarotthermometer von Testo gemessen, wie warm der Kühlkörper am Samsung InFlux L09 ist. Er hat 49°C nach bisher 11 Stunden Betrieb bei einer Raumtemperatur von 22°C. Damit ist sicher, dass das Modul in längerem Betrieb nicht überhitzt. Zum Vergleich: Meine Sanlight S4W haben 51°C Temperatur am Kühlkörper aber auch eine höhere Umgebungstemperatur.

Cosmin schrieb:
(...) oder es wird dann halt nur 1x das das System250-Set für eine Fläche von ca. 90cm x 60cm (falls es dafür ausreicht).
Zum Vergrößern anklicken....
Das sollte für die Fläche mit einem Modul in Längslage für die Anzucht passen. Die SYSTEM250 Module bringen effektiv sogar genug Leistung, um über die Anzucht noch hinaus zu gehen. Das habe ich wirklich sehr deutlich in meinem Test erkannt.

  • Like
Reaktionen: mph
Grad mal die Streifen genauer angeschaut. Das sieht richtig interessant aus.
Mal an die Profis hier:
Ist es nicht unklug die streifen parallel schalten zu wollen ohne Vorwiderstand und der wird ja nicht funktionieren weil es ja eine KSQ ist. Ich meine wenn die eine aussteigt bekommt die andere dann doch 1400MA.
Dann gehen beide flöten. Oder verplane ich jetzt was.

Dachte immer das man LEDs mit Konstantstromquelle niemals parallel schalten sollte?

Für Reihenschaltung ist die KSQ ungeeignet, weil dann 1400mA durch beide Streifen fließen und die nur 1000mA vertragen.

Zuletzt bearbeitet:
@IanV welches LED Modul meinst du? Es kommt auf die Module an. Bei entsprechend selektierten LEDs kann man das unter bestimmten Voraussetzungen machen.

Für das nächste Modul gab es bereits eine Testbestückung. Jetzt werden noch ein paar Thermische Tests durchgeführt. Hier bereits ein Foto:
